顔の影の修正

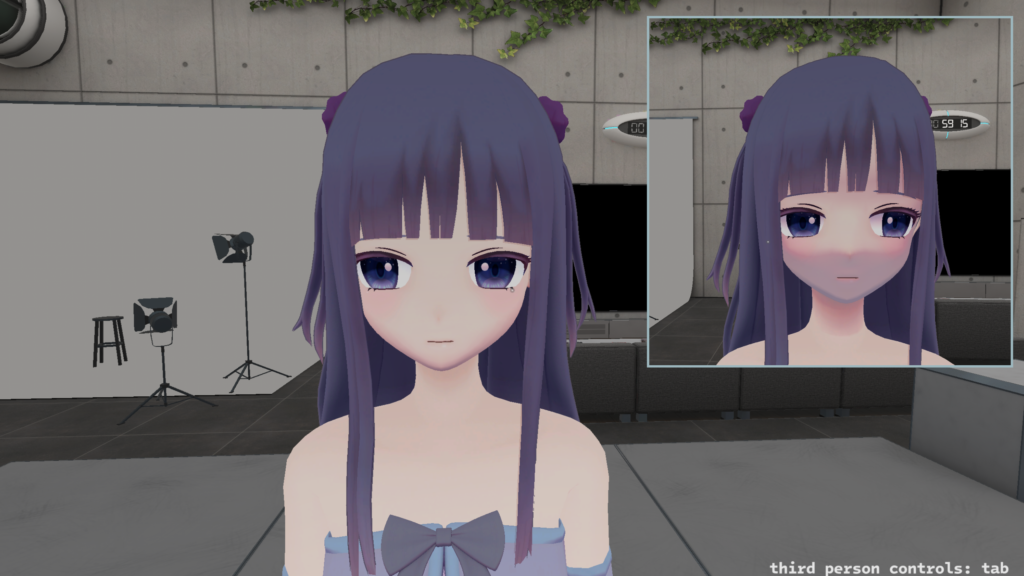

前回VRChatに再仮アップロードしたところ、影の感じが違ったので修正

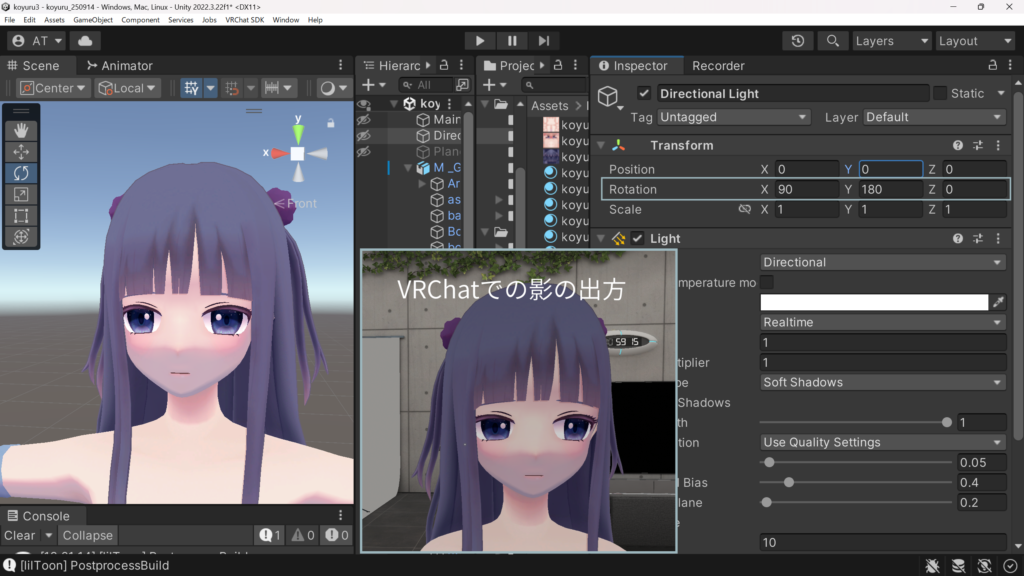

Unity上でVRChatで見たような影を再現
ライトのRotationをX：90・Y：180ぐらいか

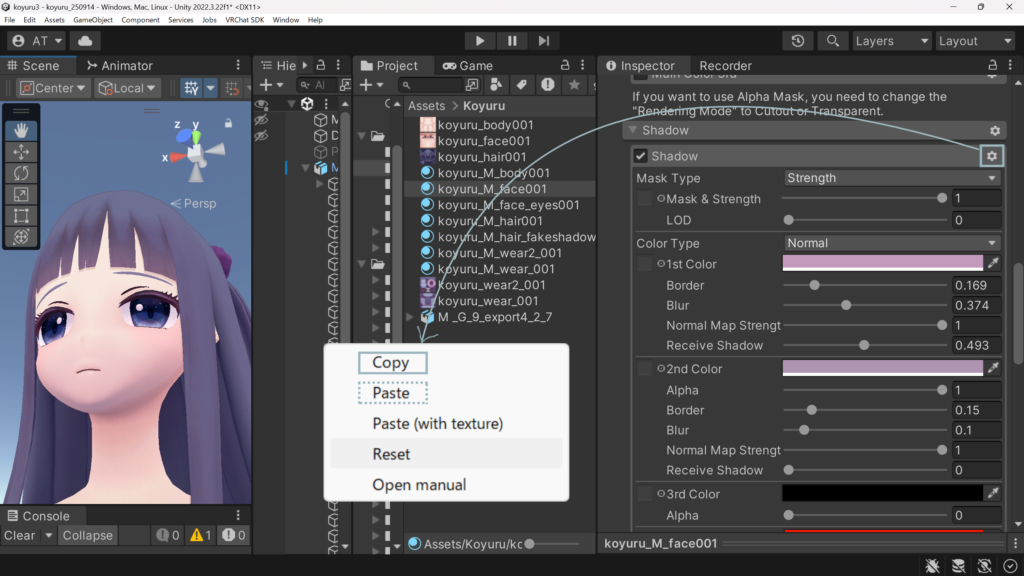

liltoonのshadowの「1st Color」と「2nd Color」の数値を色々いじってみると良くなった
顔のマテリアルをいじったので、歯車マークからコピーして体のマテリアルにペーストしてあげるとイイ感じになった
アウトライン・マスク設定

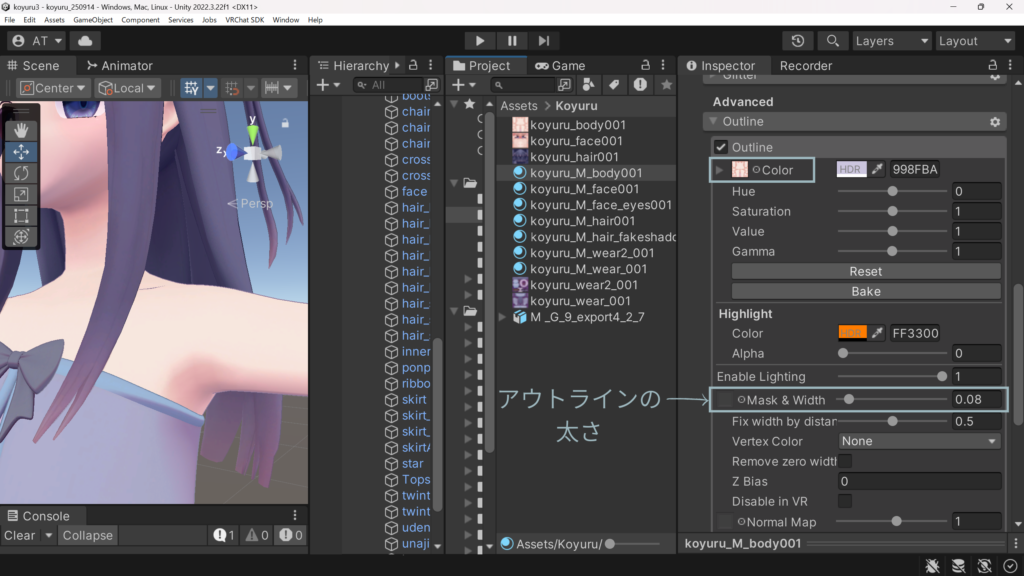

アウトラインを入れる場合、「Color」にはテクスチャを設定すればいいようだ
次は顔のアウトラインのマスクを作る

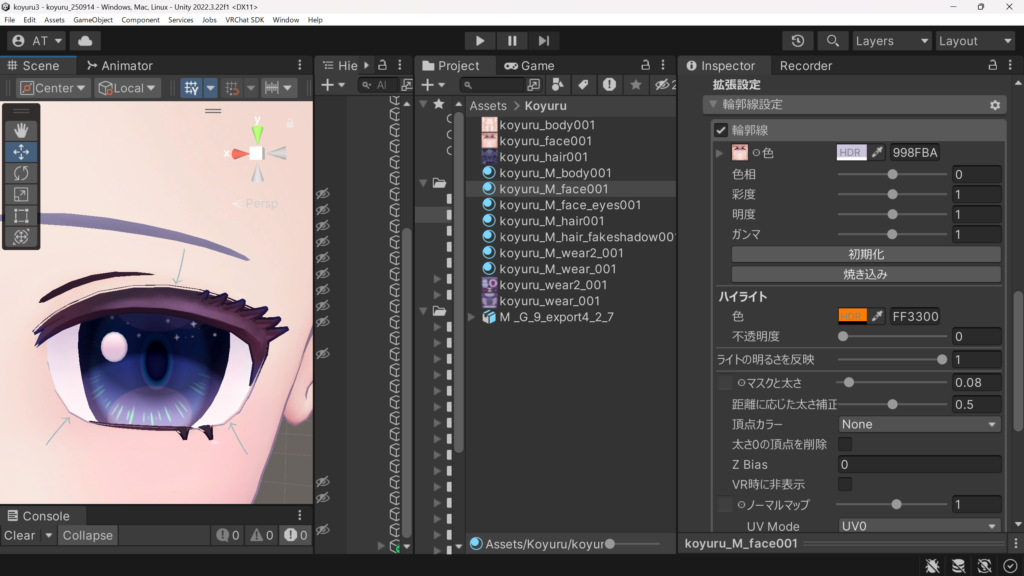

顔にアウトラインを設定するとこう
この線を無くすためのマスク

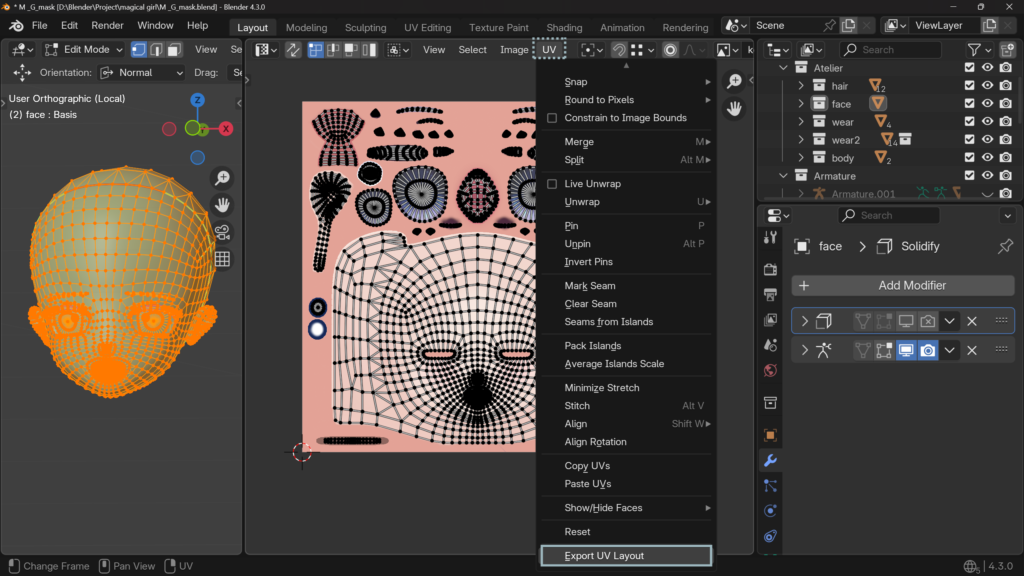

まずBlenderでUVマップを出力
UV Editor の上部にある「UV > Export UV Layout」から出力できる

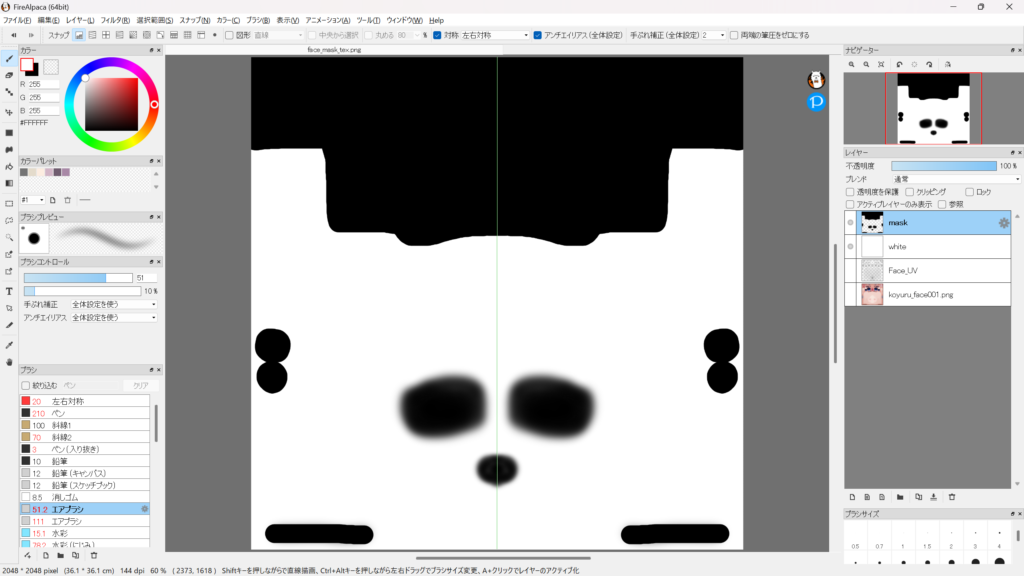

ペイントソフトでUVマップやテクスチャを元にマスクを作成
顔のテクスチャとUVマップを元にアウトラインが要らない部分を黒く塗りつぶし、透過部分を白くすると白黒のマスクが完成

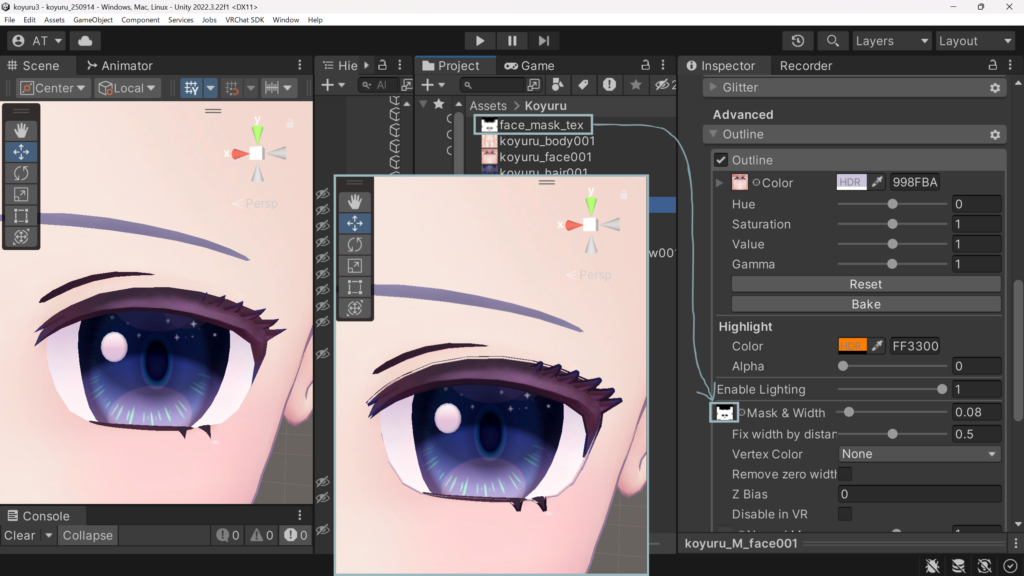

できたマスクテクスチャをUnityで設定
ホーーーーっ！
瞳のハイライトの色

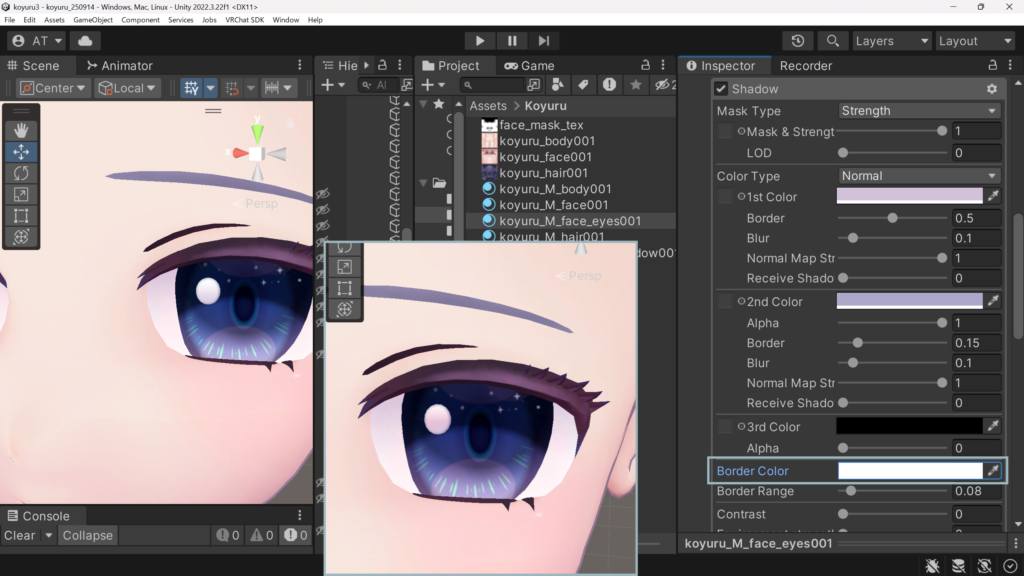

瞳のハイライトが少し赤っぽいので白くする
影設定の「Border Color」を赤から白に変更
膝のボーンにエンドボーンを追加したい
最初はFBXをエクスポートするとき「Add Leaf Bone」にチェックを入れていたが、途中からそれをやめた。
しかし足にコンストレイントを設定するときにエンドボーンが必要で、それを今更ながら気づく。
しかし、しかしボーンの構造を変更しUnityに持ってくると、大体色々なものが壊れる。
そばがらさんの記事にその回避方法が記載されていた
またこれから出てくる「Prefab Variant」などのことが詳しく書かれている記事

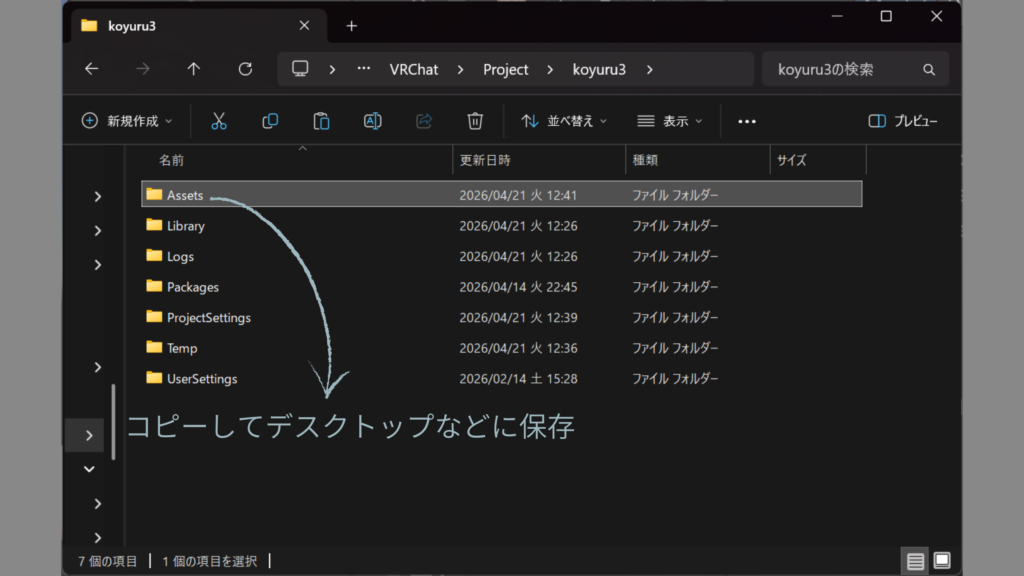

そしてその前に万が一に備えて、Assetsフォルダーをコピーして別の場所に置いておいておく
Assetsフォルダーの場所ははこの先図でも表示してあるが、FBXを右クリックしたときに出てくる「Show in Explorer」で確認できる

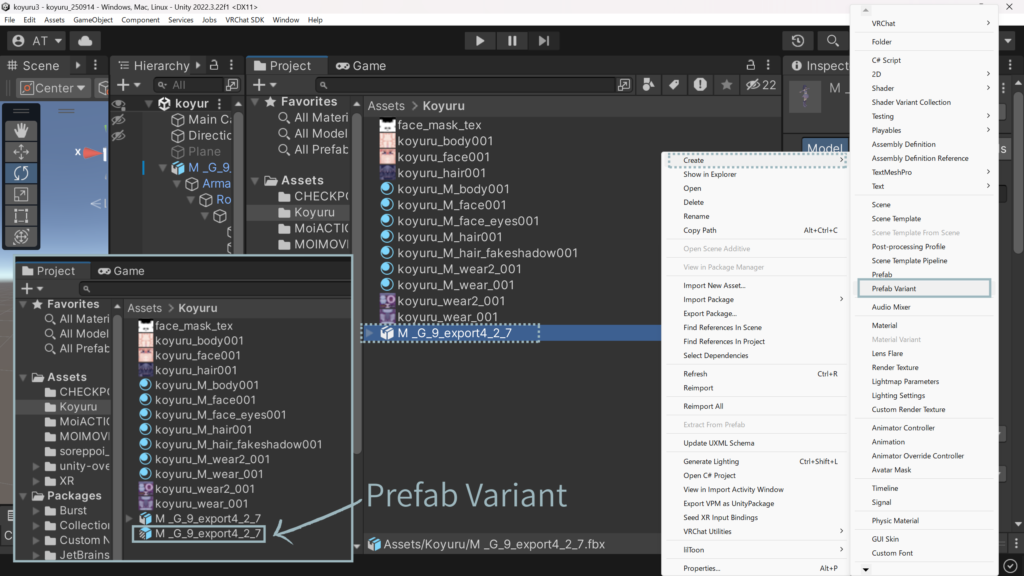

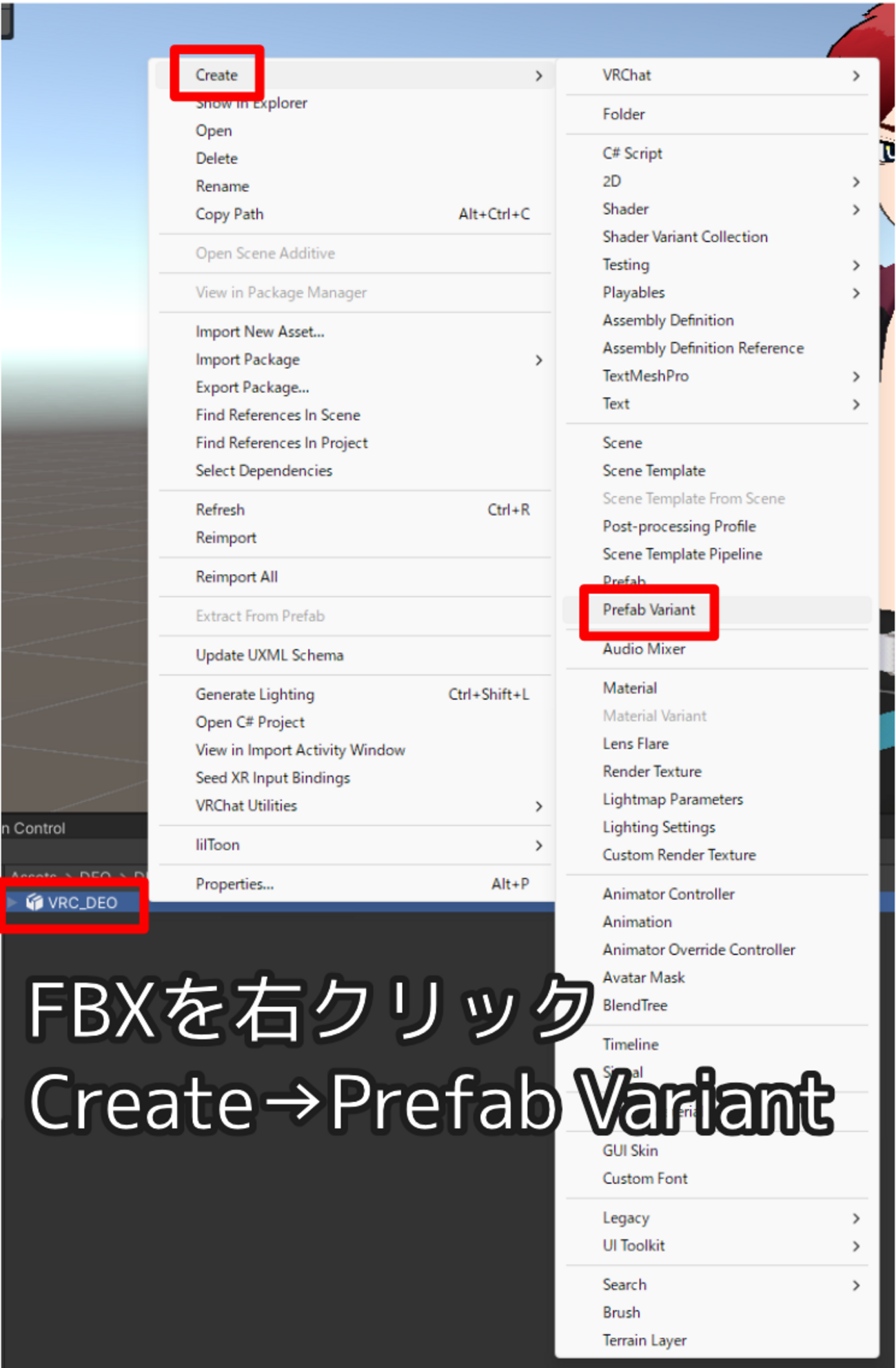

FBXを右クリック > Create > Prefab Variant

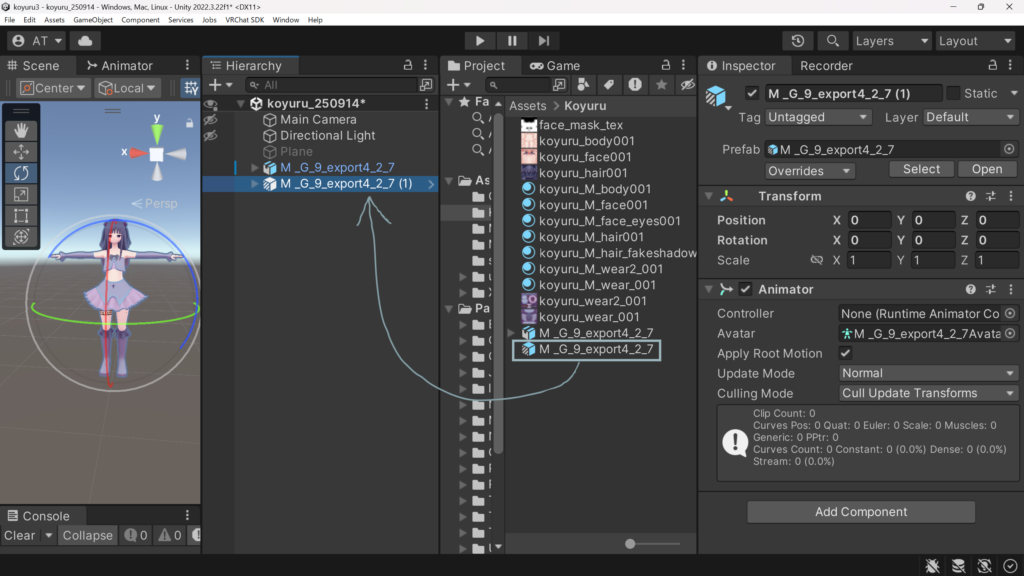

出来た Prefab Variant を Hierarchy にD＆D
ここに今まで作ってきた(FBXをインスタンス化した)モデルの VRC Avatar Descriptor をコピーする

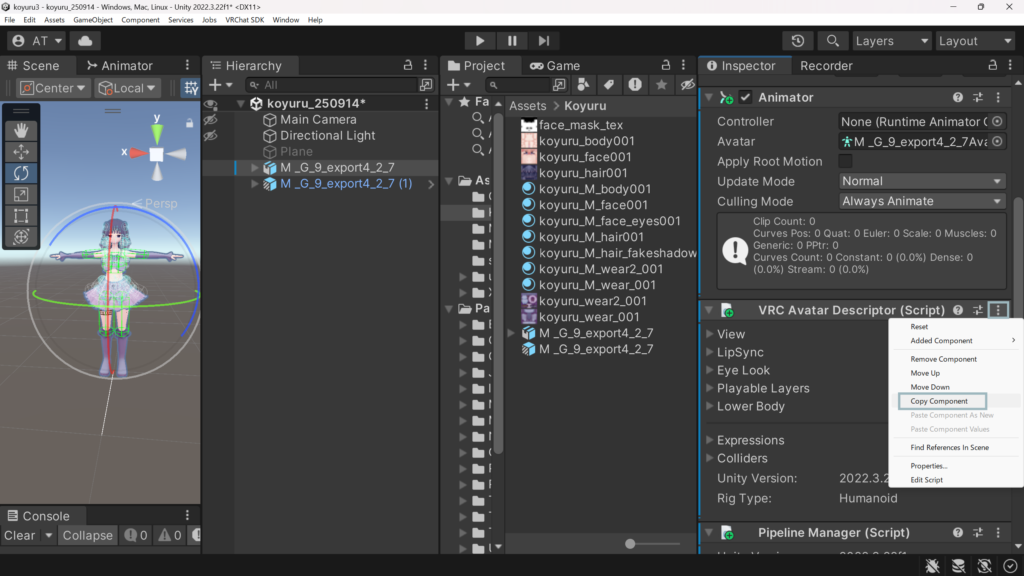

VRC Avatar Descriptor の右側にあるテンテンテンマークから 「Copy Compornent」

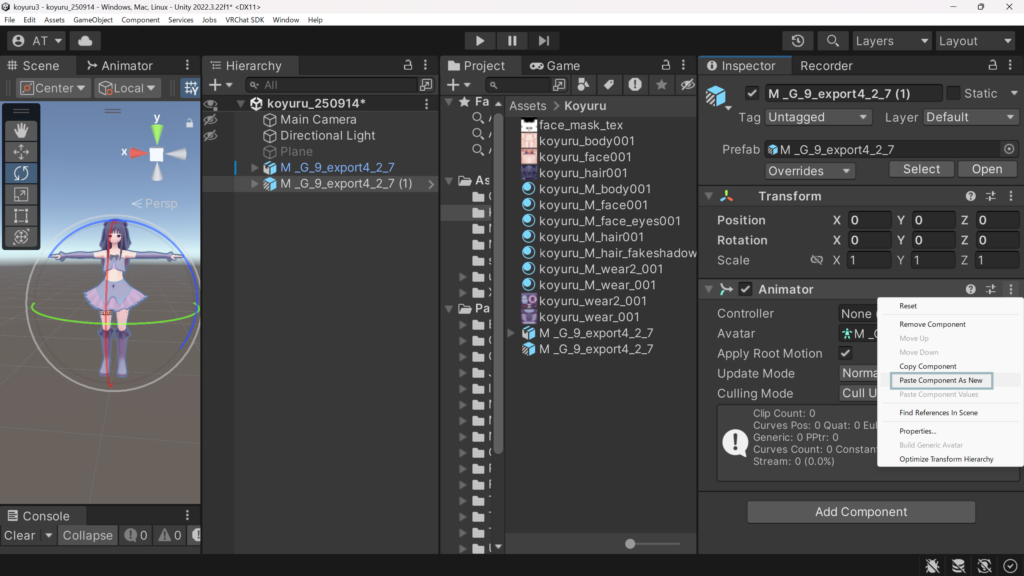

Prefab Variant モデルの一番下にあるコンポーネント(一番下である必要はない)のテンテンテンマークから「Paste Component As New」

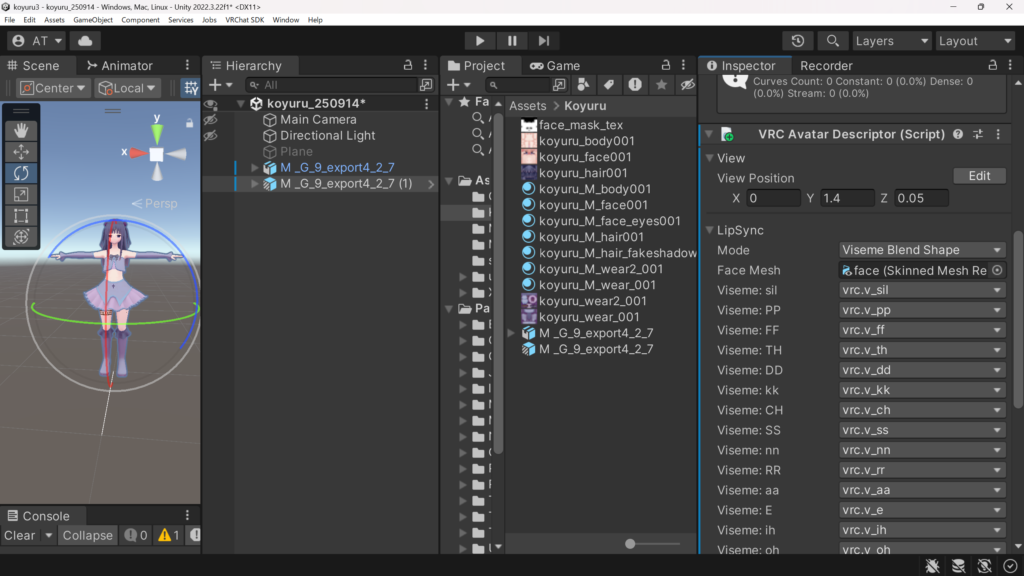

FBXをインスタンス化したモデルのと同じ設定がされている VRC Avatar Descriptor コンポーネントが追加される
これで下準備は終わり
今度はBlenderでボーンの修正

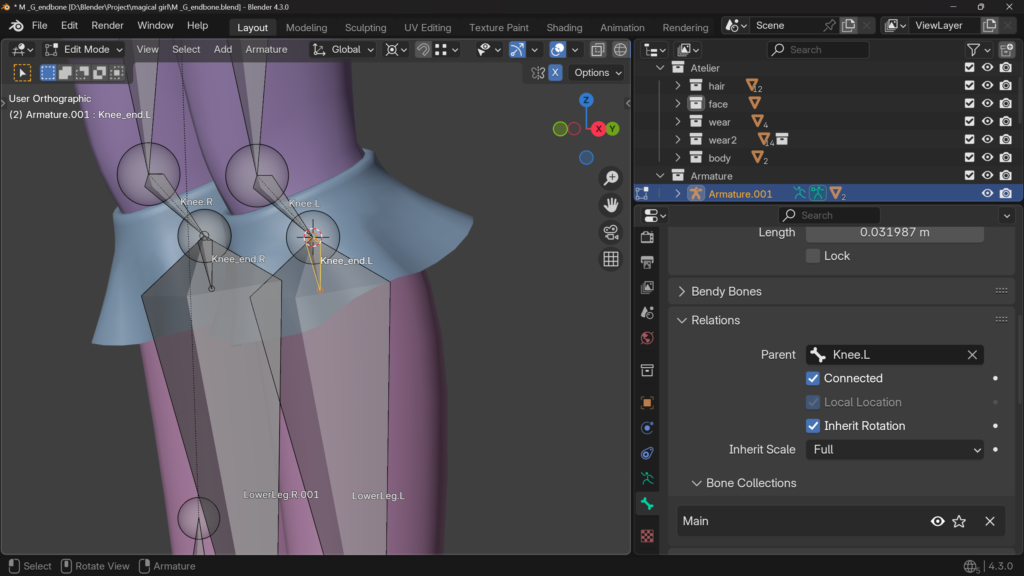

エンドボーンの作り方がわからないので適当に作ってみる
親は「Knee」で一応「Connected」にチェックを入れた状態
右側は「右クリック > Symmetrize」
Knee_endはLowerLegを複製したのでコンストレイントもついている。これは削除しておく。
Unityで確認

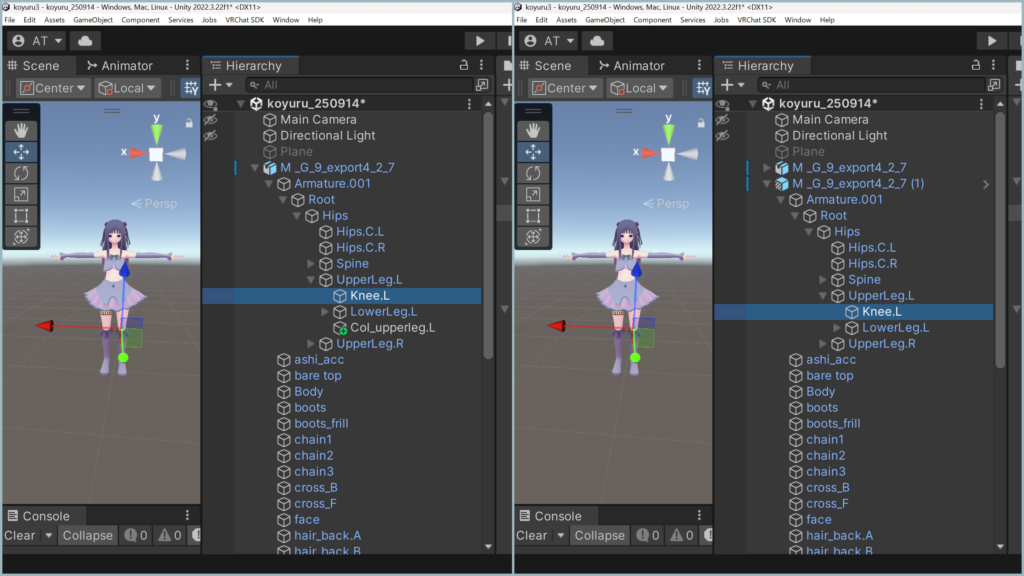

FBXインスタンス化モデルにもPrefab Variantモデルにも、今はまだKnee_endはない
FBXを更新してみる

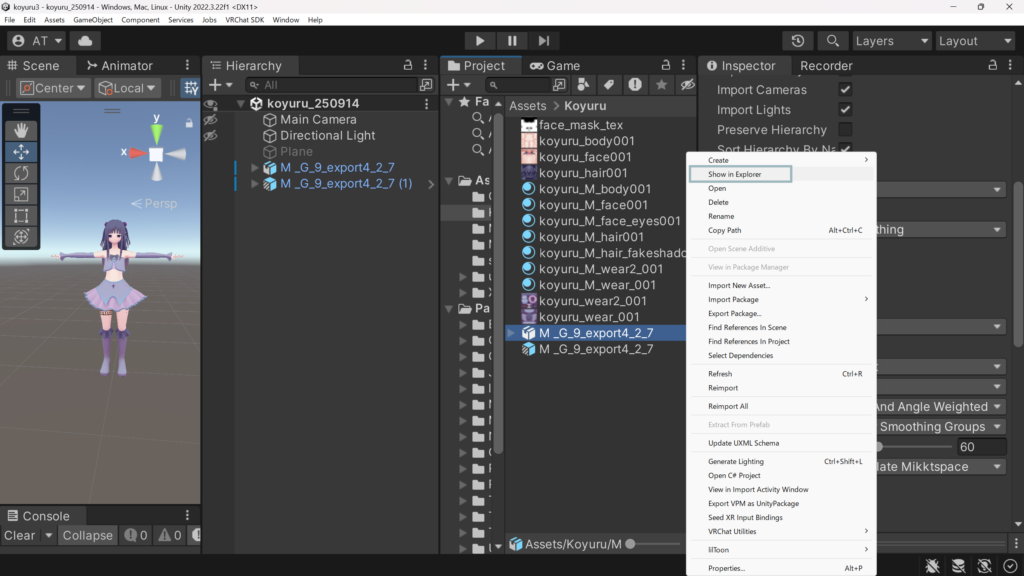

FBXを右クリック > Show in Explorer

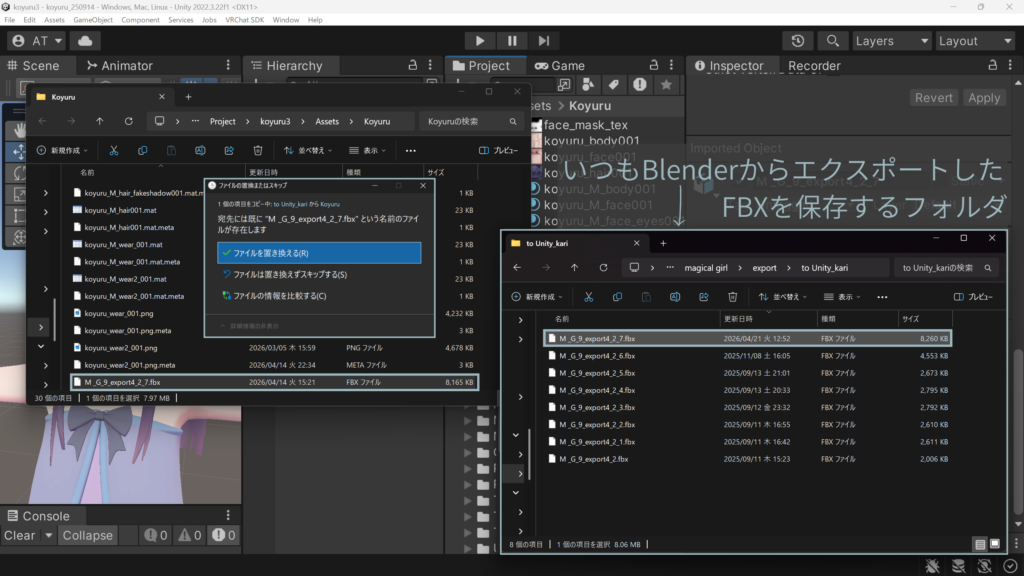

いつもBlenderからエクスポートしたFBXを保存しているフォルダ内のFBXをコピーし、それを「Show in Explorer」で出てきたフォルダにペースト
ファイルを置き換える
ドキドキ…

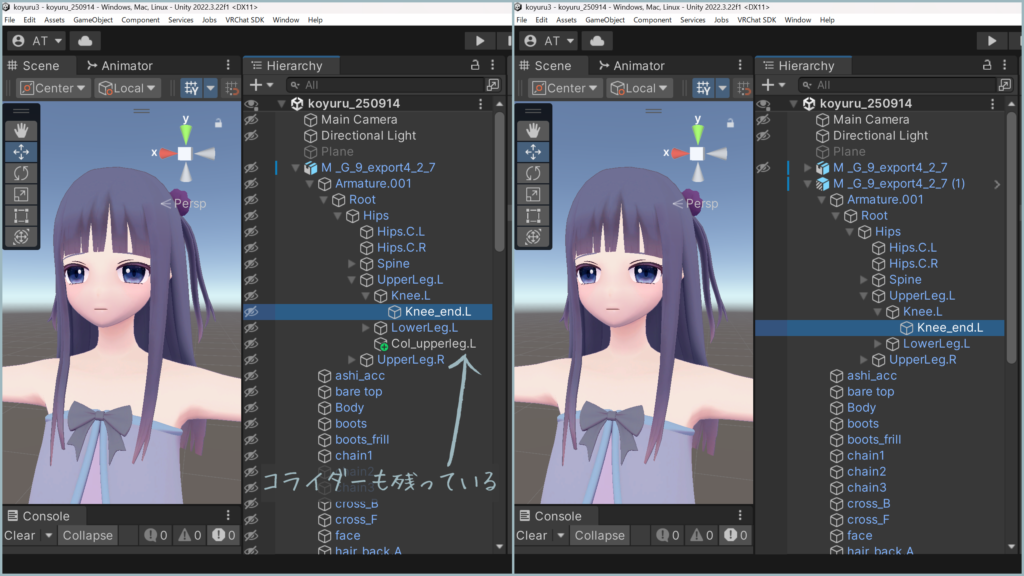

出来てる…！！！
いつもボーンを変更すると外れていたコライダーもコンポーネントもちゃんとそのまま残っている！
同じBlueprint IDでアップロードしたい

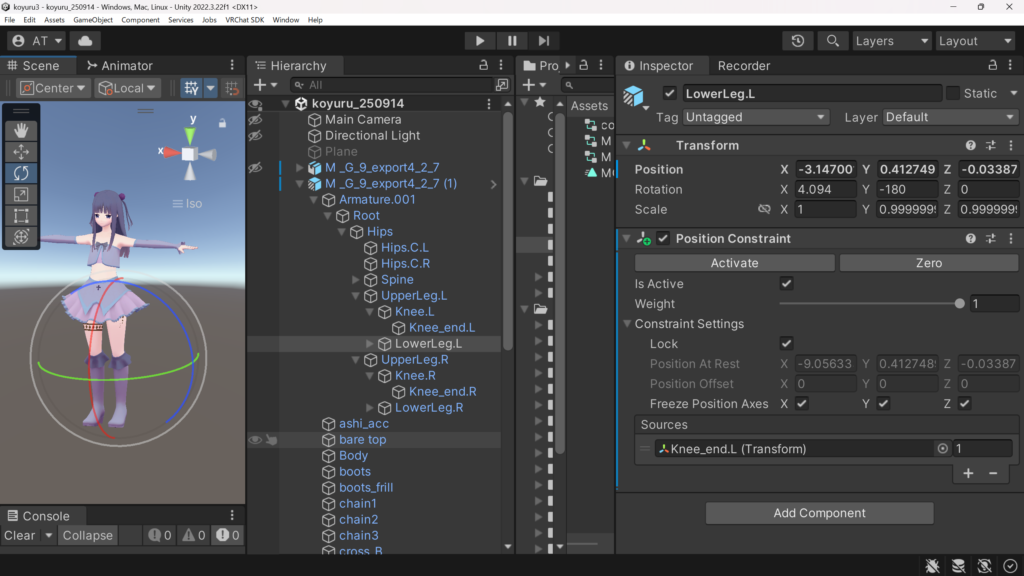

無事コンストレイントにKnee_endを設定出来たところでVRChatへアップロードして確認したい

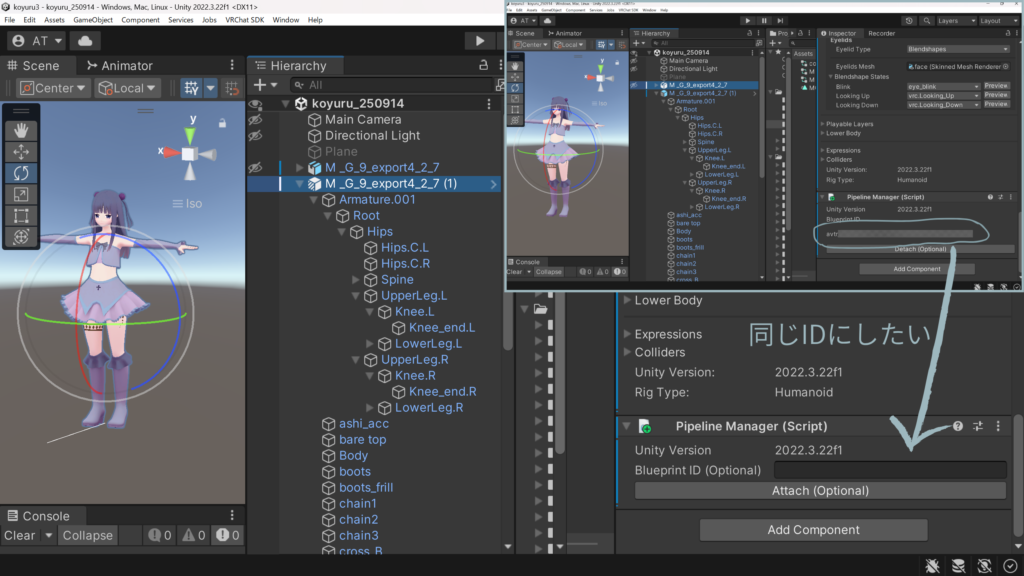

この時FBXをインスタンス化したモデルと同じBlueprint IDでアップロードしたいのだが、Prefab VariantモデルのPipeline ManagerのBlueprint ID部分は空っぽ

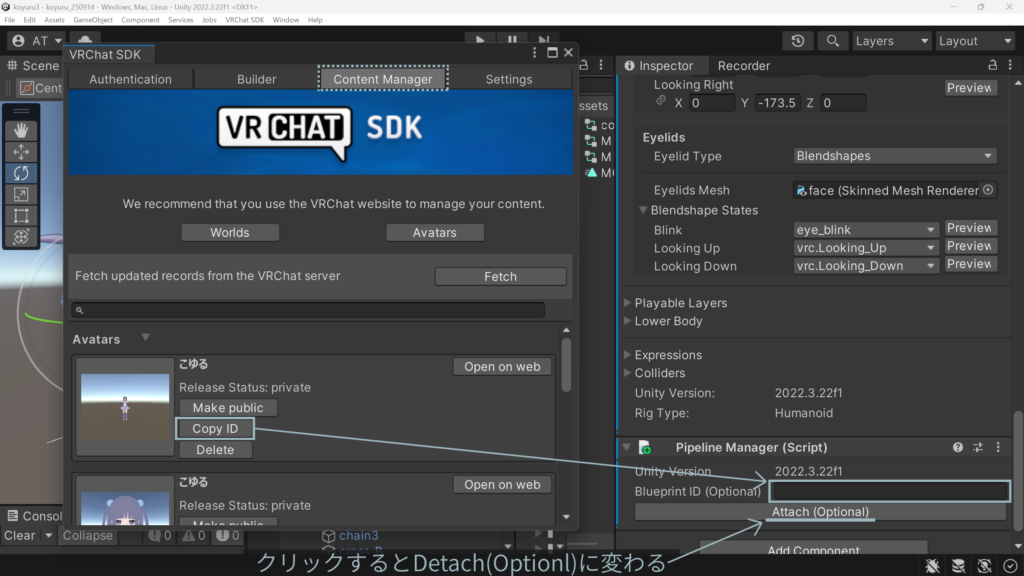

同じBlueprint IDでアップロードするにはVRChat SDKを開く
その中のContent Managerタブに行くと今までアップロードしたモデルが出てくるので、目的のモデルの「Copy ID」をクリックしPipeline ManagerのBlueprint ID部分にペースト
その後「Attach(Optional)」をクリックすれば「Detach(Optionl)」に変わり、同じIDでアップロードが可能になる
やることいっぱい
